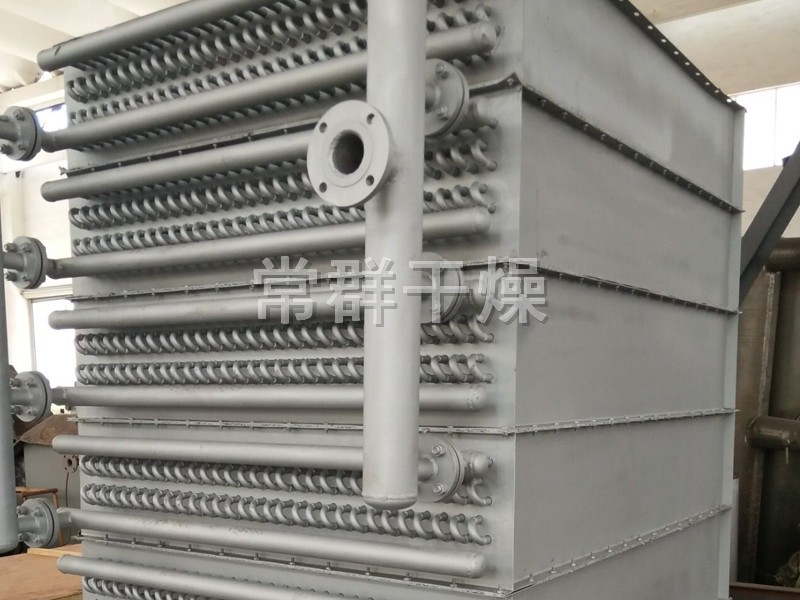

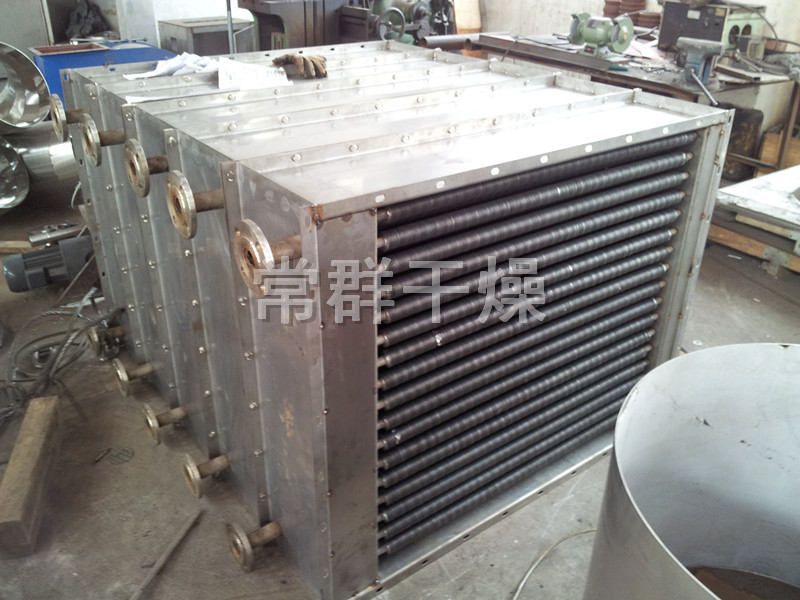

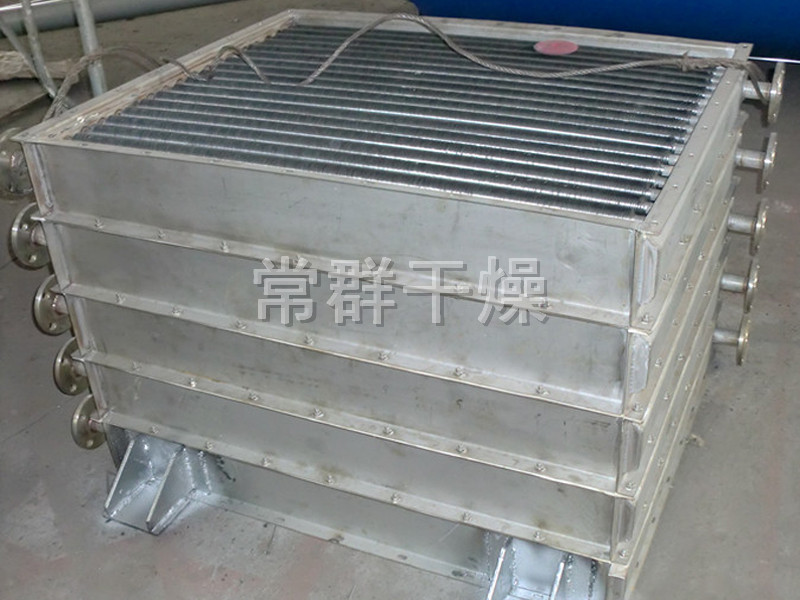

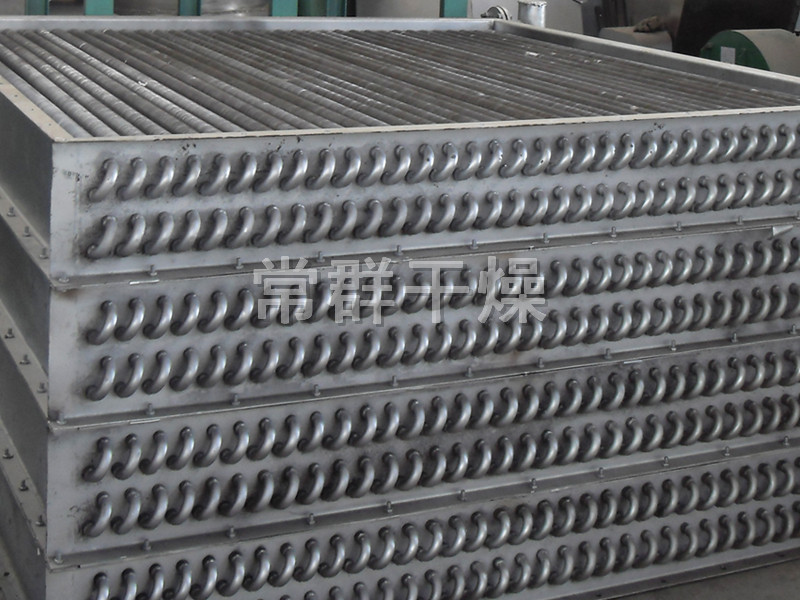

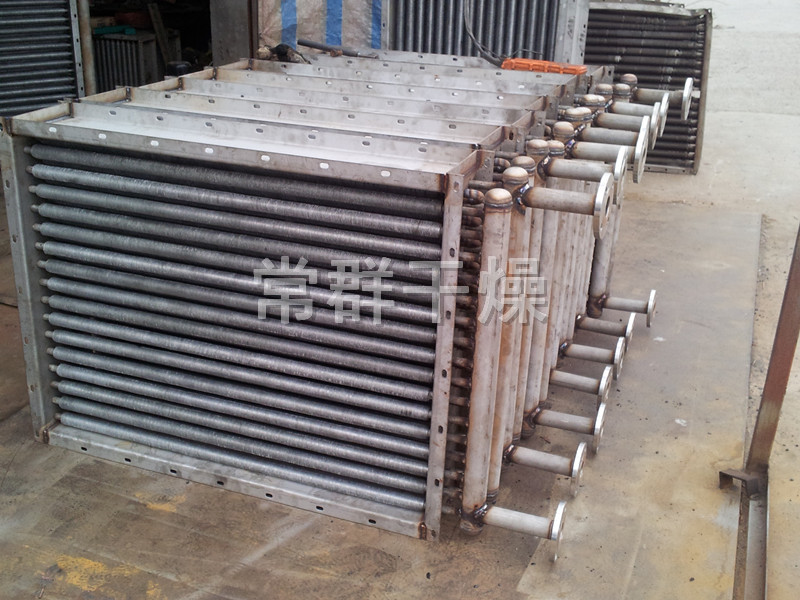

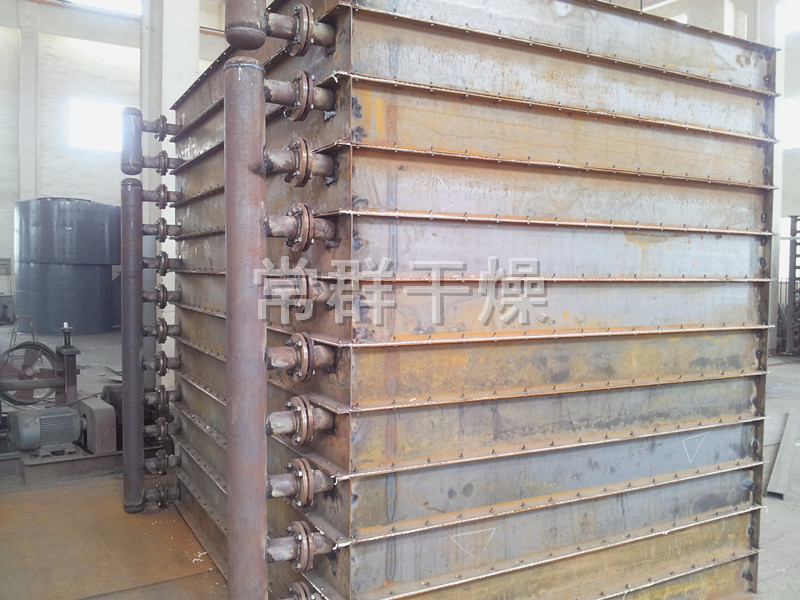

空氣熱交換器概述：
SRZ和SRL型螺旋翅片式散熱器
，主要用于干燥系統中空氣加熱，是熱風裝置中的主要設備
，散熱器采用的熱介質可以是蒸汽或熱水
，也可用導熱油，蒸汽的工作壓力一般不超過0.8MPa
，熱空氣的溫度在150℃以下
。
翅片式散熱器主要由空氣流向間的三排并列螺旋翅片管整組成，SRZ型散熱翅片管束的加工工藝是把0.5*10毫米無縫鋼管上
，然后進行熱鍍鋅
，也可用不銹鋼管及不銹鋼制成全不銹鋼散熱器，SRL型散熱器則是用鋼管和鋁帶軋制的翅片散熱器
，其單位長度的散熱面積比SRZ型的更大
。
因采用機械張片，散熱翅片與散熱管接觸面大而緊
，傳熱性能良好
、穩定，空氣通過阻力較小
，蒸氣或熱水流經鋼管管內
，熱量通過緊繞在鋼管上翅片傳給經過翅片的空氣，達到加熱和冷卻空氣的作用
。
空氣熱交換器技術參數：
表面管數 | B | 表面管長 | 24 | 30 | 42 | 54 | 78 |
A | 720 | 870 | 1170 | 1470 | 2070 |
基本參數 | 排數 |
|
|
|
|
|
6 | 318 | 散熱面積
散熱面積
受風表面積
通風凈截面積
進出管接頭（時）
重量 | 2
4
2/4
2/4
2/4
2/4
| 4.7
9.4
1.157
0.083
1
19/34 | 5.84
11.86
0.196
0.108
1
22/40 | 8.12
16.24
0.273
0.145
1
28/50 |
|
|
10 | 474 | 散熱面積
散熱面積
受風表面積
通風凈截面積
進出管接頭（時）
重量 | 2
4
2/4
2/4
2/4
2/4 | 7.82
15.61
0.253
0.131
1
28/50 | 9.72
19.44
0.315
0.167
1
33/59 | 13.56
27.12
0.438
0.233
1
41/73 | 17.42
34.84
0.563
0.298
1
50/90 | 25.08
50.16
0.812
0.430
1
72/129 |
15 | 669 | 散熱面積
散熱面積
受風表面積
通風凈截面積
進出管接頭（時）
重量 | 2
4
2/4
2/4
2/4
2/4 | 11.72
23.44
0.372
0.197
2
46/83 | 14.58
29.16
0.463
0.245
2
53/96 | 20.34
40.68
0.645
0.342
2
68/122 | 26.12
52.24
0.828
0.438
2
82/148 | 37.62
75.24
1.192
0.632
2
111/220 |
24 | 1020 | 散熱面積
散熱面積
受風表面積
通風凈截面積
進出管接頭（時）
重量 | 2
4
2/4
2/4
2/4
2/4 | 18.8
37.6
0.586
0.310
2
57/102 | 23.32
46.64
0.729
0.386
2
79/142 | 32.54
65.08
1.016
0.538
2
101/182 | 41.8
83.6
1.307
0.693
2
122/220 | 60.20
120.40
1.881
0.998
2
164/295 |
空氣熱交換器結構特性表：
| 助片特性 | 管子特性 | 每米管
長散熱
面 積
（ m2） | 結構計算參數
| 排列
方式 |
型式 | 片厚
mm | 片高
mm | 片距
mm | 外徑
mm | 內徑
mm | 內截面
cm2 | 肋化
系數 | 肋通
系數 | 凈面比 |
繞片 | 0.3 | 10 | 3.2 | 18 | 14 | 1.54 | 0.64 | 14.56 | 15.8 | 0.53 | 錯排 |
空氣熱交換器技術參數：
表面管數 | 總管數 | 換熱面積
(m2) | 主要幾何尺寸參數 |
A | B | m×t1 | n×t1 | 換熱管
有效長度L(mm) | 換熱管
總長度L(mm) |
8 | 23 | 8 | 407 | 660 | 4×94 | 6×105 | 600 | 540 |
10 | 29 | 12.5 | 493 | 798 | 4×116 | 7×110 | 729 | 669 |
12 | 35 | 18 | 579 | 930 | 5×110 | 9×100 | 870 | 810 |
14 | 41 | 26 | 665 | 1070 | 6×106 | 10×104 | 1010 | 980 |
16 | 47 | 33 | 751 | 1210 | 6×120 | 10×118 | 1150 | 1090 |
18 | 53 | 42 | 837 | 1350 | 8×101 | 11×120 | 1290 | 1230 |
20 | 59 | 54 | 923 | 1494 | 8×111 | 12×122 | 1434 | 1374 |
22 | 65 | 64 | 1009 | 1640 | 10×101 | 14×115 | 1580 | 1550 |
24 | 71 | 75 | 1095 | 1772 | 10×107 | 15×116 | 1712 | 1652 |
26 | 77 | 90 | 1181 | 1920 | 10×115 | 18×105 | 1860 | 1830 |
28 | 83 | 104 | 1267 | 2053 | 12×103 | 17×119 | 1993 | 1963 |
30 | 89 | 118 | 1353 | 2189 | 11×120 | 17×127 | 2129 | 2069 |
?
