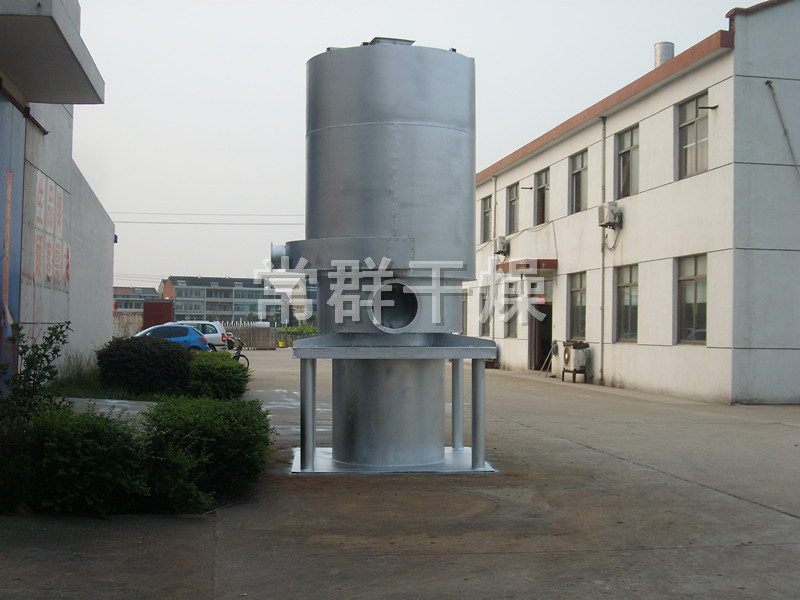

名稱型號 | JRF-15 | JRF-20 | JRF-30 | JRF-40 | JRF-60 | JRF-80 | JRF-100 |
內筒直徑 | 760 | 760 | 1170 | 1170 | 1470 | 1670 | 1870 |
外筒直徑 | 1280 | 1280 | 1840 | 1840 | 2200 | 2460 | 2700 |
總高 | 3500 | 3500 | 4260 | 4760 | 4810 | 5110 | 5310 |
設備總量 | 3.15T | 3.65T | 6.8T | 7.5T | 9.8T | 11.7T | 13.5T |
熱風出口直徑 | 300 | 300 | 500 | 500 | 500 | 600 | 600 |
熱風出口高度 | 1585 | 1585 | 1670 | 1670 | 1670 | 1770 | 1770 |
煙氣出口直徑 | 250 | 250 | 250 | 250 | 250 | 300 | 320 |
煙氣出口高度 | 2050 | 2050 | 2220 | 2220 | 2220 | 2385 | 2385 |
牛角彎頭型號 | XZD/G Φ578 | XZD/G Φ810 |
每小時耗煤量 | 43kg | 57kg | 85kg | 115kg | 170kg | 230kg | 286kg |
煤的燃燒值 | 5000kcal/h |
熱效率 | 70-78% | 75-80% |
引煙風機型號 | Y5-47-3.15C -1.5KW | Y5-47-4C -2.2KW | Y5-47-4C -3KW | Y5-47-4C -4KW | Y5-47-5C -7.5KW | Y5-47-5C -7.5KW |
敬告注意
◎環境基準溫度標準按18℃±2℃,煤的熱值以5000Kcal/kg計算
。
◎表中熱風溫度是按輸出風量確定的
。熱風爐JRF4型的熱風溫度最高可達200℃以上,JRF5 JRF6 型熱風溫度最高可達300 ℃以上(特殊制造可達500 ℃以上)
,用戶根據需要進行調整
。
◎熱風爐煙窗配置高度:JRF4 型3~5米,JRF
、JRF6 型為5~8米
。
◎表中外形尺寸對應位置見熱風爐安裝示意圖。

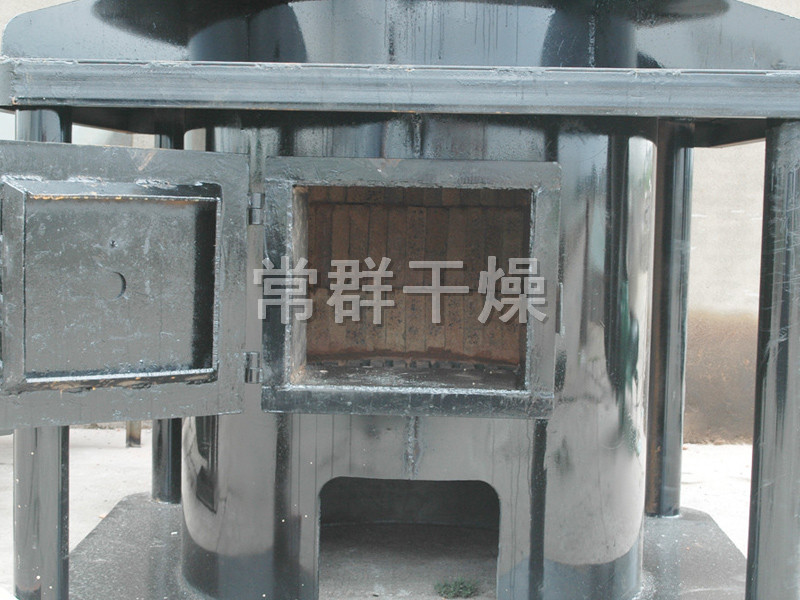

◎爐膛下部內側壁上的耐火層以爐篦處為起點
,其高度:JRF4- 4型為0.5米
,可現場安裝。
◎JRF6 型為鏈條爐排式燃燒裝置
。
